II.4.1 Análisis de los aspectos físicos: Tablas de Mahoney
En Ica prevalecen los días soleados en casi todo el año. En los meses de enero, febrero y marzo hay un total asoleamiento.

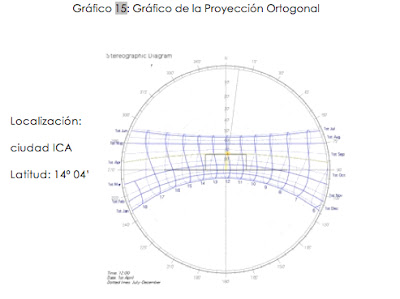

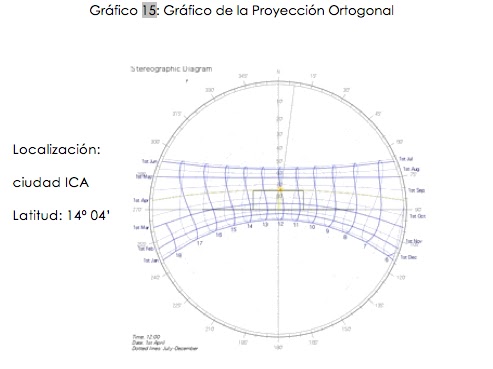

El gráfico ortogonal de la ciudad de Ica representa el recorrido solar en las diferentes horas del día. En los meses de verano la incidencia solar se da por el sur, teniendo en cuenta que son los meses más calurosas, la orientación recomendable sería en el eje norte – sur protegiendo el lado sur de la edificación utilizando aleros quiebra vista.
II.4.2 Recomendaciones
II.4.2 Recomendaciones
Asoleamiento
- Los meses de verano la incidencia solar se da por el sur, la orientación recomendable sería en el eje norte – sur protegiendo el lado sur de la edificación utilizando aleros “quiebravista”.
- Emplear colores claros con bajo coeficiente de absorción. Considerar espacios con pequeñas aberturas sombreadas al exterior.
- Los materiales con grandes masas térmicas tales como el adobe, ladrillo, tierra, etc., que permitan almacenar la radiación solar para luego radiarla al interior en la noche, cuando la temperatura baje considerablemente.
- Ubicar volúmenes de agua protegidos del solen espacios abiertos, para que humedezcan y enfríen el aire antes de entrar al interior.
- Proteger el techo o hundir la construcción en el terreno para refrescarla y protegerla del sol.
- Proteger los muros y aberturas de la radiación directa ó indirecta por medio de parasoles.
- Diseñar los espacios abiertos en la parte inferior de los muros para generar la entrada de brisas. Sombrear los jardines para impedir radiación indirecta.
- Localizar de ser posible turbinas eólicas en la parte superior de los techos.
- Emplear colores claros con bajo coeficiente de absorción. Considerar espacios con pequeñas aberturas sombreadas al exterior.
- Los materiales con grandes masas térmicas tales como el adobe, ladrillo, tierra, etc., que permitan almacenar la radiación solar para luego radiarla al interior en la noche, cuando la temperatura baje considerablemente.
- Ubicar volúmenes de agua protegidos del solen espacios abiertos, para que humedezcan y enfríen el aire antes de entrar al interior.
- Proteger el techo o hundir la construcción en el terreno para refrescarla y protegerla del sol.
- Proteger los muros y aberturas de la radiación directa ó indirecta por medio de parasoles.
- Diseñar los espacios abiertos en la parte inferior de los muros para generar la entrada de brisas. Sombrear los jardines para impedir radiación indirecta.
- Localizar de ser posible turbinas eólicas en la parte superior de los techos.
Sistemas pasivos de enfriamiento
Construcción Doble
Para climas extremadamente calurosos es recomendable usar el criterio de tener un doble muro con una cámara de aire interior, de esta forma se almacena el aire, para luego hacerlo ventilar, usando la acción de convección para bajar la temperatura interior, aislando las condiciones del exterior de la edificación.
Si a la edificación se modifica con un microclima usando vegetación, cuidadosamente estudiada, bajaremos el aporte térmico de la radiación solar.
Patios Sombreados
El patio como espacio sombreado es un medio eficaz de refrigeración, se puede cubrir en los días calurosos a modo de celosías ligeras, a manera de interponerse a la entrada del sol. Las aberturas contribuirán a la ventilación, lo mismo que una fuente y la vegetación.
En la noche, al retirar el elemento de sombra la radiación espacial y la evaporación no retendrán su acción de enfriamiento.
Patios Sombreados
El patio como espacio sombreado es un medio eficaz de refrigeración, se puede cubrir en los días calurosos a modo de celosías ligeras, a manera de interponerse a la entrada del sol. Las aberturas contribuirán a la ventilación, lo mismo que una fuente y la vegetación.
En la noche, al retirar el elemento de sombra la radiación espacial y la evaporación no retendrán su acción de enfriamiento.
Chimenea Solar
Usa la convección del aire para crear ventilación, por medio del efecto de sobrecalentar el aire atrapado por la chimenea, obligado a subir rápidamente, succionándolo por un espacio que se conecta a la chimenea.
Dentro de los sistemas pasivos, es el más usado y no altera el costo de la edificación.
Usa la convección del aire para crear ventilación, por medio del efecto de sobrecalentar el aire atrapado por la chimenea, obligado a subir rápidamente, succionándolo por un espacio que se conecta a la chimenea.
Dentro de los sistemas pasivos, es el más usado y no altera el costo de la edificación.
Orientación de las aberturas
- Norte: Intensa insolación en invierno orientar zonas de terraza y jardín.
- Nor-Oeste: orientar vestíbulo, recibidor, locales de reunión, sala de juegos, biblioteca.
- Oeste: Profunda insolación por la tarde. Es recomendable ubicar secaderas o tendales.
- Sur-Oeste: ubicar locales sin destino fijo, pasillos y cajas de escalera.
- Sur: Sin sol, iluminación uniforme, se necesitan grandes ventanas. Es recomendable orientar garajes, frigoríficos, bodegas, despensa, cámara oscura.
- Sur-este: Ubicar oficio, cocina, estudio, guardarropa, entrada, lavaderos, lugares de sombra, locales de servicio, lavabos y duchas.
- Este: Insolación profunda por la mañana en caso se coloquen oficinas y talleres.
- Norte: Intensa insolación en invierno orientar zonas de terraza y jardín.
- Nor-Oeste: orientar vestíbulo, recibidor, locales de reunión, sala de juegos, biblioteca.
- Oeste: Profunda insolación por la tarde. Es recomendable ubicar secaderas o tendales.
- Sur-Oeste: ubicar locales sin destino fijo, pasillos y cajas de escalera.
- Sur: Sin sol, iluminación uniforme, se necesitan grandes ventanas. Es recomendable orientar garajes, frigoríficos, bodegas, despensa, cámara oscura.
- Sur-este: Ubicar oficio, cocina, estudio, guardarropa, entrada, lavaderos, lugares de sombra, locales de servicio, lavabos y duchas.
- Este: Insolación profunda por la mañana en caso se coloquen oficinas y talleres.
